臭氧廢氣處理設備

1、廢氣臭氣成分
       廢氣是指人類在生產和生活過程中排出的有毒有害的氣體。特別是化工廠、鋼鐵廠、制藥廠，以及煉焦廠和煉油廠等，排放的廢氣氣味大，嚴重污染環境和影響人體健康。廢氣中含有污染物種類很多，其物理和化學性質非常復雜，毒性也不盡相同。燃料燃燒排出的廢氣中含有二氧化硫、氮氧化物（NOx）、碳?xì)浠衔锏?；因工業生產所用原料和工藝不同，而排放各種不同的有害氣體和固體廢物，含有各種組分如重金屬、鹽類、放射性物質；汽車排放的尾氣含有鉛、苯和酚等碳?xì)浠衔?。廢氣污染大氣環境是世界zui普遍zui嚴重的環境問題之一。 惡臭其他按組成可分為5類：
①含硫化合物，如硫化氫、二氧化硫、硫醇、硫醚； ②含氮化合物，如胺、酰胺、吲哚等； ③鹵素及衍生物，如氯氣、鹵代烴； ④烴類，如烷烴、烯烴、炔烴、芳香烴； ⑤含氧有機化合物，如醇、酚、醛酮、有機酸等。

2、臭氧技術原理
臭氧除臭原理：臭氧的氧化能力極強，其氧化還原電位僅次于氟，在其應用中主要用這一特性能可快速分解產生臭味及其它氣味的物質，如胺、硫化氫、甲琉醇等，臭氧使其氧化分解，生成無毒無氣味的小分子物質。
依靠其強氧化性能可快速分解產生臭味及其它氣味的有機或無機物質，自然界引起臭味與腐 味的主要成分是胺R3N、硫化氫H2S，甲硫醇CH3SH等。臭氧對其氧化分解，生成物沒有氣味。臭氧可以與它們發生化學反應將其氧化分解為無毒、無臭的物質，從而達到除臭的效果。

反應式如下：

R3N+O3→R3N-O+O2

H2O+O3→S+H2O+O2→SO2+H2O
CH3SH+O3→[CH3-S-S-CH3]--→CH3-SO3H+O2

3、處理設計方案
①、除塵設計
由于部分廢氣含有少量甚至大量粉塵顆粒，而臭氧的無選擇性反應在帶有粉塵的廢氣中的投加量過大(因?yàn)槌粞鯐?huì)同時和顆粒物反應)，所以在臭氧廢氣臭氣處理中，首要步驟是除塵。旋風除塵器適用于凈化大于5~10微米的非粘性、非纖維的干燥粉塵;袋式除塵器很久以前就已廣泛應用于各個工業部門中，用以捕集非粘結非纖維性的工業粉塵和揮發物，捕獲粉塵微粒可達0.1微米;電除塵器能夠鋪集0.01微米以上的細粒粉塵，等等。
②、集氣反應室的設計
根據各大文獻及資料，臭氧除臭反應時間僅僅只需要5到8秒，這樣我們就能夠得到處理反應室的體積，即集氣反應室體積=廢氣氣量×反應時間(5到8秒，基本取值5秒)。為了使反應更加充分，氣室中設計隔板，隔板間距平分，使得氣流和壓力處于統一狀態。
③、臭氧進氣端設計
為了使反應充分徹底，臭氧進氣與廢氣進氣處于相鄰位置，最佳理想狀態是臭氧與廢氣相互，徹底反應。但是考慮到臭氧發生器出氣管道負壓的產生，臭氧進氣端方向應與廢氣方向相同。
④、活性炭設計
當臭氧完全和廢氣發生反應，產生無二次污染物質，理想狀態是無臭氧殘留，但是由于臭氧添加量把握精確度不高，所以往往會在理論值的基礎上增大添加量，有可能在廢氣完全被處理后，還有臭氧殘留。所以在處理后的氣體出口在接入活性炭BAC，不僅能夠吸附殘留的臭氧，還可以進一步凈化廢氣，減小臭氧添加量。

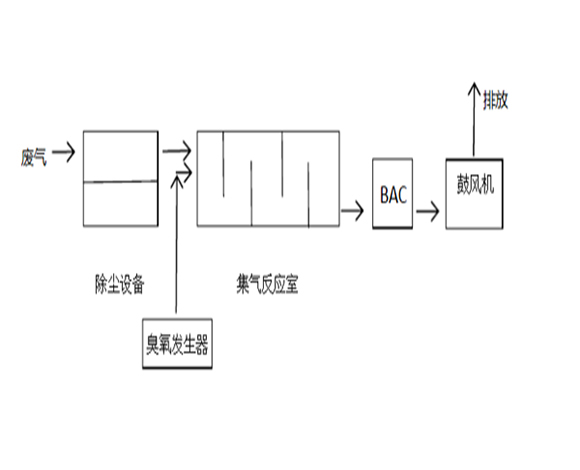

⑤、工藝流程示意圖
